对于水电图纸上面的那些符号，对于不懂的业主来说，估计就是在看鬼画符一样，那么水电图纸上各种符号都代表了什么意思呢?今天杭州装修公司小编就为大家介绍一下，水电图纸上各种符号都代表了什么意思：

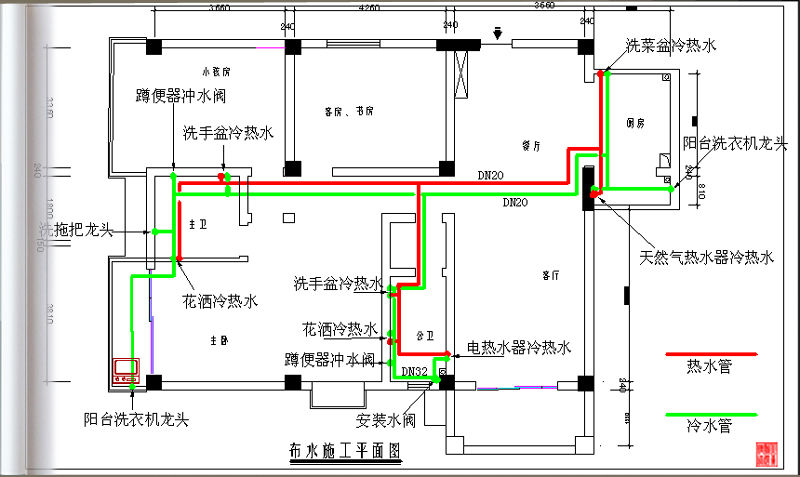

水电图纸上各种符号的意义
SC：焊接钢管
PC：PVC聚乙烯阻燃性塑料管
CT：桥架
MR：金属线槽
PR：塑制线槽
WC：沿墙暗敷设
WS(WE)：沿墙明敷设
CC：沿顶板暗敷设
F：暗敷在地板内
CE：沿顶板明敷
SCE：吊顶内
YJV：电缆
SYV：电视线
PE：接地(黄绿相兼)
PEN：接零(蓝色)
3相线(火线)：A项(黄) B项(绿) C项(红)
KV：(电压)千伏
BV：聚氯乙烯单层塑料电线
BVV：聚氯乙烯双层塑料电线
MEB：总等电位
LEB：局部等电位
线路敷设方式代号
PVC——用阻燃塑料管敷设
DGL——用电工钢管敷设
VXG——用塑制线槽敷设
GXG——用金属线槽敷设
KRG——用可挠型塑制管敷设
线路明敷部位代号
LM—沿屋架或屋架下弦敷设
ZM——沿柱敷设
QM——沿墙敷设
PL——沿天棚敷设
线路暗敷部位代号
LA——暗设在梁内
ZA—暗设在柱内
QA—暗设在墙内
PA——暗设在屋面内或顶棚内
DA——暗设在地面或地板内
PNA—暗设在不能进入的吊顶内
照明灯具安装方式代号
D——吸顶式
L——链吊式
G———管吊式
B——壁装式
R———嵌入式
BR———墙壁内安装
配电线路的标注方法
a——b(c×d)e——f其中：
a--回路编号
b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线
表示3根导线
表示n根导线
照明灯具标注方法
a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量，W
e--灯泡安装高度，m
f--安装方式
L--光源种类，白炽灯或荧光灯
希望通过小编介绍的水电图纸上各种符号的意思，可以对大家观看图纸有所帮助，在这里预祝大家都学会应该如何观看水电图纸。
